LE ROYAL LOUIS 1692

LA POUPE

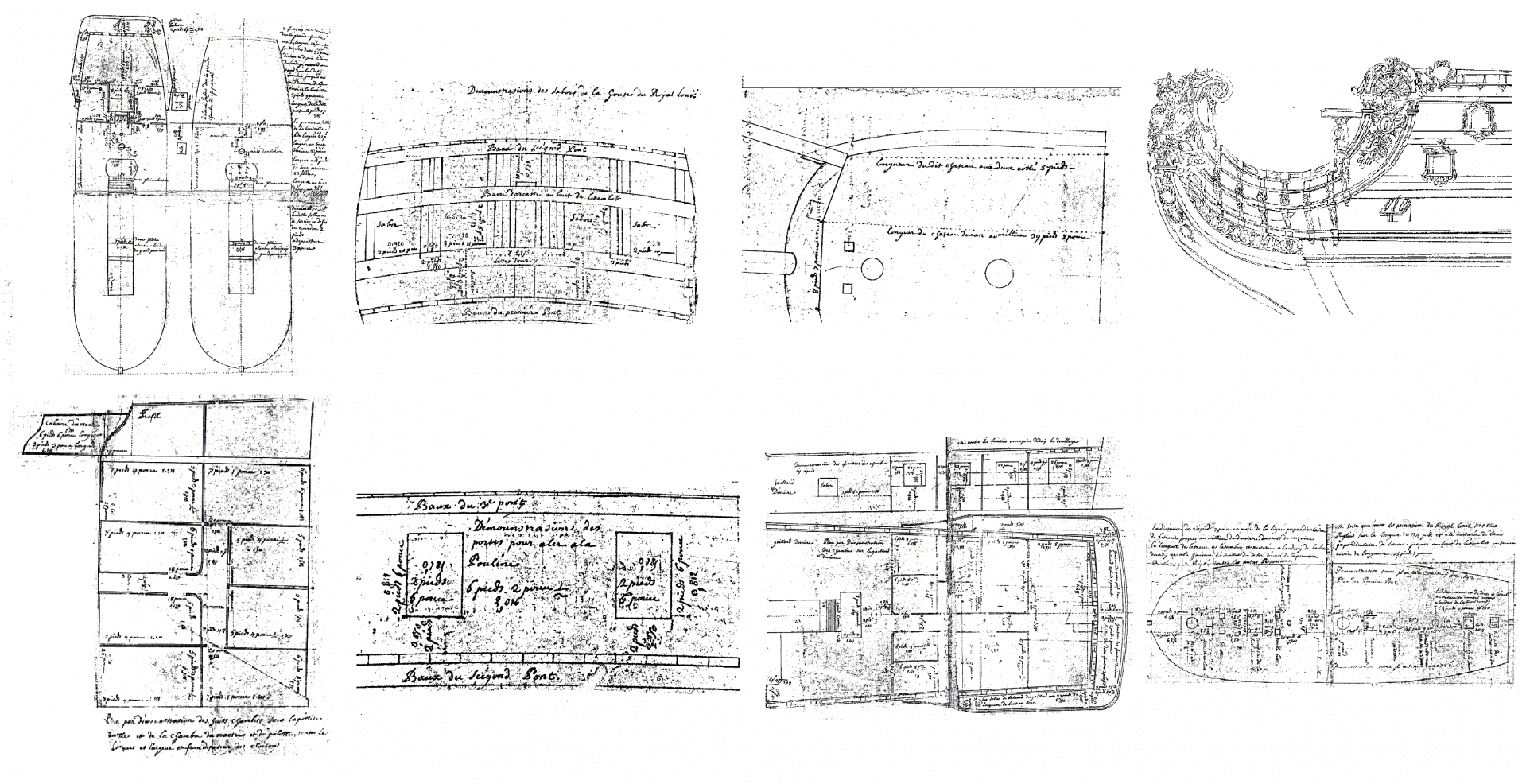

La barre d'arcasse (transom beam), la lisse d'hourdy (taffrail), la barre du 1er pont (first transom), du maître canonnier (master gunner) ainsi que les barres d'écussons (fashion pieces) sont représentées séparément en vue de face et vue de haut. Le bordage (planking) est posé en épi (laid diagonally, herring-bone fashion) jusqu'à la lisse d'hourdy (taffrail).

Bordage de la voûte et tableau (vault and counter planking) : le bordage a d'épaisseur : 14 cm, leur largeur est de : 28 cm. La jaumière (rudder port) a un Ø de 60 cm.

la proue

LA PROUE

La proue (bow) est conçue avec 13 écubiers (hawse holes), ils se touchent et vont de l'étrave (stem) au coltis (knighthead frame).

La guibre (knee of the head) est représentée en vue éclatée et on y distingue : le taille-mer (cutwater), la gorgère (gorget), l'aiguille (needle), la frise ou digon (moulding), la dent de la courbe de capucine (hawse knee), les allonges de capucine (hawse-piece extensions) : les dauphins (dolphins).

La poulaine (the head) est aussi en vue éclatée et on y distingue : les barrotins (small beams) de la plateforme de poulaine (head platform), la jambette (small knee), les entremises (cross-pieces), les caillebotis (gratings), les garnitures (fitting knees, a kind of knee).

Siège d'aisance (seat of ease) : lieu d'aisance de l'équipage (crew's head), qui se situe sur la poulaine (head). L'éperon (beak) est représenté en vue éclatée : la lisse supérieure de herpe (upper beak rail), la lisse inférieure de l'herpe (lower beak rail), le boudin (gammoning wale).

Les écubiers (hawse holes) : ce sont des trous ronds, percés de chaque côté de l'étrave (stem), en dessous de la poulaine (head), entre les dauphins (dolphins), dans lesquels passent les câbles des ancres (anchor cables). Ils sont face aux bittes (bitts), ils sont doublés de plomb (leaded) et on appelle le doublage un coussin (the lead lining).

les ornements

Construit à Toulon par François Coulomb, de 2600 t (tons burthen). Sculpté par sieur Du Parc, dessin de Rombaud. De couleur blanc sable (sandy white). Nommé par ordre du roi du 7 avril 1692. Lancé (launched) le 22 septembre 1692. En service (in service) en mai 1693.

1693 : porte le pavillon (flag) du VA d'Estrée, commandant l'avant-garde (van) dans l'armée navale (fleet) de Tourville à Toulon. Il aurait été proposé à la condamnation (condemnation) en 1704, mais le ministre voulait qu'on le radoube (refit).

Il avait à son bord 1150 hommes dont 600 matelots (seamen) et 300 soldats (soldiers). 1716 : désarmé (paid off) à Brest. 1723 : condamné à Brest. 1727 : démoli (broken up) à Brest.

Le décors (decoration) du château arrière (stern gallery/quarterpiece)
du royal louis de 1692 ressemble beaucoup à celui de 1668.
C’est normal car, Sieur Rombaud qui en donna le dessin et le devis(estimate)
et ce servi le plus possible des sculptures (carvings) de l’ancien royal louis. Sieur Albert Du Parc obtint l’autorisation
de la mise en œuvre . Pour comparaison, l’ancien royal louis avait quatre grandes consoles (brackets) qui supportaient la 1ère batterie(first gun battery).
Neptune était à droite et Thetys à
gauche . Celui de 1668 porte les armes (arms) du duc de Beaufort alors que celui de 1692, porte celle du V A D’Estrée Cdt l’avant-garde dans l’armée navale de
tourville à Toulon. On ce rend bien compte que sur ce dessin il y a une différence.

les documents, sur le décor et les ornements (ornaments) qui étaient disposer

à l'arrière du vaisseau et sur les bouteilles, (stern galleries — parties arrondies de la poupe)

nous donne une approximation du décor que pouvaisavoir à l'époque le Royal Louis.
Les dessins relatifs à la décoration de ce vaisseau ont

disparu des archives du musée de la marine (Naval Museum) au cours du XIXème siècle.

(si vous avez des informations au sujet de ces documents,

envoyé moi un message, merci).

Voici une image des décors du royal louis de 1668 pour affirmer mes comparaisons.
On distingue bien les consoles qui soutiennent le 1er pont ainsi que Neptune et Thetys
qui sont inversées. Pour les décors des bouteilles il n'y a aucun document
que je connaisse qui en font une description. Mais en se basent sur les plans on ce rend
compte qu’ils sont disposées comme celle "du Soleil Royal ou bien du
Phénix" entre autre. Quand à ses ornements il faut essayer de
mètre ceux du vaisseau de 1668 ainsi que pour le décor des parois. toute
les affirmations sur le décors du royal louis de 1668 dont je me sert pour mes
expliquations est sur un document PDF que l'on trouve sur le net
